Philip Bontenbal
De Maeslantkering.

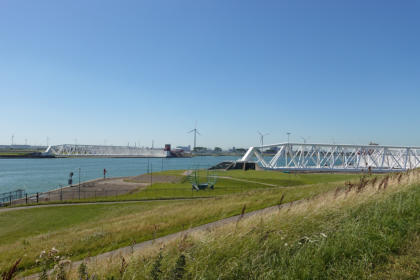

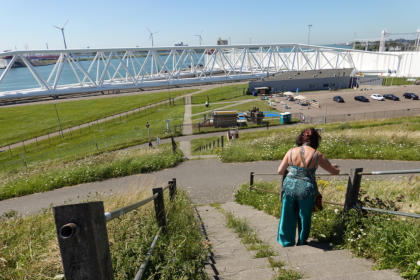

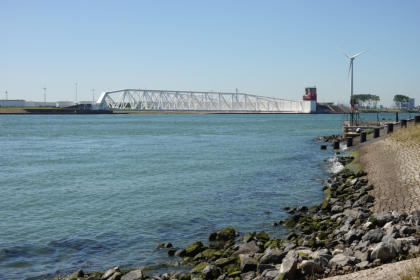

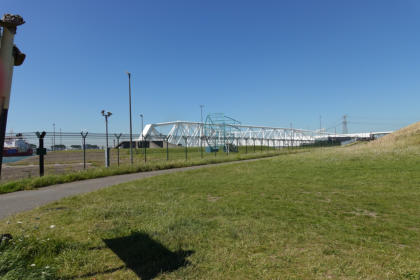

De kering bestaat uit twee enorme deuren.
De deuren zijn eigenlijk twee drijvende pontons die leeg naar hun plaats kunnen worden gebracht. Hier
aangekomen laat men de deuren vol water lopen, zodat massieve barrières ontstaan.
Als de kering weer open moet gaan, worden de deuren leeggepompt en worden ze naar buiten bewogen.
Hier varen de deuren aan beide zijden weer in een soort droogdok met deur.
De deur gaat dicht en het droogdok wordt leeggepompt.
Zo worden de deuren dus droog bewaard, dit om corrosietechnische redenen.
Een computersysteem, Beslis en Ondersteunend Systeem (BOS) genaamd, beslist automatisch of de kering
bij dreigend hoogwater gesloten moet worden.
Dit gebeurt als de waterstand in Rotterdam boven de 3 meter NAP of in Dordrecht 2,90 meter boven NAP
dreigt te komen.
Bijzonder is dat dit computersysteem de kering volledig zelfstandig sluit, ook wanneer er geen personeel
aanwezig is.
Naast de Maeslantkering bestuurt het BOS ook de Hartelkering.
Omdat de keringen automatisch sluiten, zonder tussenkomst van mensen, worden hoge eisen aan het BOS
gesteld.
Dit is dubbel redundant uitgevoerd om uitvallen zo veel mogelijk te voorkomen.
In het geval dat de computer volledig dienst weigert kan het bedieningspersoneel alsnog de beslissing
nemen om de kering te sluiten.
De deuren (cirkelsegmenten van 22 meter hoog en 210 meter groot, die op het water drijven omdat ze hol
zijn van binnen), draaien vervolgens naar elkaar toe.
Op het moment dat ze elkaar (bijna) raken, stromen ze vol met water zodat ze afzinken naar de bodem en
de Nieuwe Waterweg vrijwel volledig wordt afgesloten.
Om te voorkomen dat de deuren beschadigen blijft er een kleine opening (ca. 80 cm) tussen de deuren,
maar hier kan slechts weinig water doorheen stromen.
De scharnierpunten van de twee deuren vormden voor de bouw een grote technologische stap: ze
moesten niet alleen toestaan om de deuren open en dicht te draaien, maar moesten ook in staat zijn om
de deuren omhoog en omlaag te laten gaan.
Uiteindelijk zijn hiervoor de grootste kogelgewrichten ter wereld gemaakt; de kogels hebben een diameter
van 10 meter.
De kogelgewrichten zijn gemaakt door Škoda Holding.
Dit was de enige fabrikant die ze met de gewenste nauwkeurigheid kon fabriceren.
De horizontale verplaatsing van de deuren wordt bekrachtigd door redundante 6-cilinder-oliedrukmotoren
per deur, waarbij vier motoren voldoende zijn.
Voor deze techniek is gekozen omdat ze zeer betrouwbaar is, en bovendien een constante kracht kan
leveren onafhankelijk van de snelheid.
De motoren draaien via tandraderen een tandradbaan aan de bovenzijde van de deur opzij.
De motoren zelf zijn verticaal vrij opgehangen zodat ze bij elke waterstand kunnen werken.
De bouw van de Maeslantkering begon in 1991.
Op 10 mei 1997 werd de waterkering door koningin Beatrix officieel in gebruik gesteld.
Op deze dag werd de kering om 16.30 uur voor het eerst gesloten.
De kosten van het project bedroegen ongeveer 1 miljard gulden, ofwel 450 miljoen euro.
